5 軸承修正額定壽命計算

      多年來，提升機軸承壽命均以基本額定壽命 L10作為選型判定依據。然而，提升機由于其關鍵的應用場合，加之軸承的可靠度、潤滑油脂、環境污染、疲勞載荷ji限等多重因素，均會對軸承疲勞壽命產生影響。為了更準確地計算軸承壽命，引入修正額定壽命計算方法。


      式中：Lnm 為修正額定壽命；α1 為可靠度修正系數；αISO 為壽命修正系數。
      對提升系統而言，軸承可靠度 90% 即可滿足軸承選型判定需要，因此選取可靠度修正系數 α1=1。

      壽命修正系數 αISO 的確定與污染系數、油脂黏度、軸承溫度、軸承轉速、軸承型號、軸承疲勞ji限載荷 Cu 等有關。針對提升機工況，一般要求軸承溫升不大于 20 ℃，zui高溫度不大于 65 ℃，軸承溫度一般在 20～ 65 ℃ 范圍內。現場測量該軸承溫度為 50 ℃。提升機軸承一般采用脂潤滑，多選用 2 號鋰基脂。根據軸承密封形式、提升工作環境及油脂更換情況，提升機軸承污染系數 ec 取 0.6～ 0.4。以 JKM-4.5×6PⅢ多繩摩擦式提升機傳動側軸承為例，軸承型號為240/1060BK30.MB，軸承內徑為 1 060 mm，外徑為1 500 mm，軸承寬度為 438 mm，轉速為 51 r/min，軸承疲勞ji限載荷 Cu=2 450 kN。

      黏度比

      式中：v 為實際運動黏度；v1 為參考運動黏度；n 為軸承轉速；DPW 為軸承節圓直徑。
      經計算可得，k=2.22。

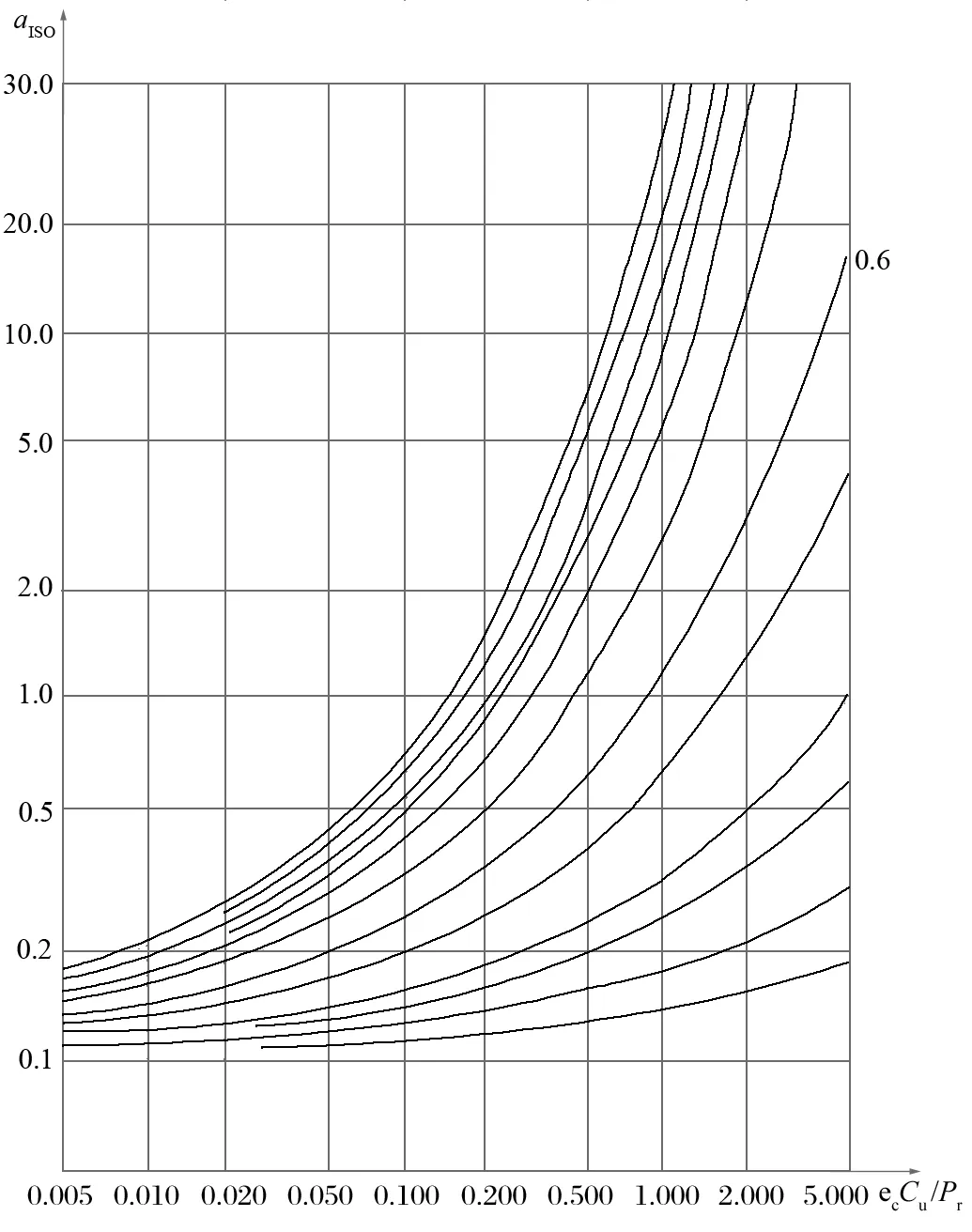

      根據黏度比 k 和式 (7)，經查 GB/T 6391—2010/ISO 281：2007 中軸承的壽命修正系數(見圖6)，可得

6 結語
      大型直聯摩擦式提升機傳動側軸承在選型設計時，傳統方法僅能計算出徑向力，但軸向力的選取對軸承選型設計及壽命計算影響很大。經現場測試，獲得了相對直接的軸向力數據，取偏安全的峰值，軸向力為徑向力的 8.9%。

      根據提升軸承具體潤滑、使用環境及受載情況，提出了提升機軸承壽命修正算法的具體參數選取，得到了提升機軸承壽命修正系數，為提升機軸承選型提供參考。
